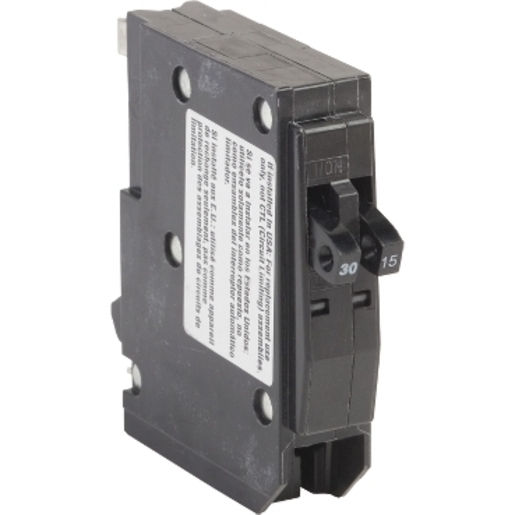

Découvrez le disjoncteur QO3015 Square D

Le QO3015 est conçu pour les panneaux résidentiels Square D QO où l’espace est limité. Sa conception tandem permet d’obtenir deux circuits unipolaires indépendants, l’un de 30 A et l’autre de 15 A, dans l’espace normalement occupé par un seul disjoncteur.

Grâce à son raccordement enfichable, il s’installe rapidement dans les emplacements du panneau prévus pour recevoir des disjoncteurs tandem.

Équipé du système exclusif Visi-Trip, il permet d’identifier rapidement un disjoncteur déclenché grâce à son indicateur rouge. Il offre une protection thermique-magnétique contre les surcharges et les courts-circuits, avec un pouvoir de coupure de 10 kA.

Ce qu’il faut savoir

• Deux circuits 1 pôle indépendants
• 30 A / 15 A
• 120/240 VAC
• Format tandem (double)
• Raccordement enfichable
• Protection contre les surcharges et les courts-circuits
• Déclenchement thermique-magnétique
• Indicateur Visi-Trip
• Capacité d’interruption 10 kA
• Compatible avec les panneaux Square D QO acceptant les disjoncteurs tandem.

Idéal pour

• Ajouter deux circuits dans un panneau QO existant
• Optimiser l’espace disponible dans le panneau
• Installations résidentielles
• Travaux de rénovation
• Remplacement d’un disjoncteur tandem Square D QO

Installation et compatibilité

Le QO3015 est compatible uniquement avec les panneaux Square D QO conçus pour recevoir des disjoncteurs tandem.

Avant l’installation, vérifiez :

• la compatibilité du panneau;
• les emplacements autorisés pour les disjoncteurs tandem;
• le calibre des conducteurs;
• les exigences du Code électrique.

Informations complémentaires

Marque : Square D

Série : QO

Type : QO3015

Configuration : Tandem (30 A + 15 A)

Nombre de pôles : 1 (2 circuits indépendants)

Ampérage : 30/15 A

Tension nominale : 120/240 VAC

Capacité d’interruption : 10 kA

Type de déclenchement : Thermique-magnétique

Raccordement : Enfichable

Calibre de conducteur : AWG 14 à AWG 8 cuivre ou aluminium

Normes : CSA / UL

Application : Résidentielle
